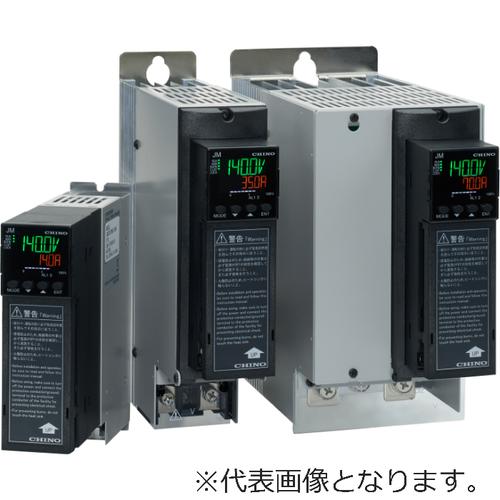

CHINO ( チノー ) 単相サイリスタレギュレータJMつづき物 ( JM10300VN313NN )

特長：

・JMシリーズは調節計やPLC、手動設定器からの信号を受け、電気炉のヒータに供給する電力を調整する単相用のサイリスタレギュレータです。
・定格電流10Aから500Aまで用意していますので、ヒータ定格に合せた容量が選択できます。
・ヒータ制御に! 設定表示部を標準搭載した一体形タイプ
・見やすい前面表示で設定や運転状態の確認が容易
・安全対策も装備
・制御方式、フィードバック方式を切替え可能

仕様：

・主回路定格電圧：100V系（100V/110V/120V）※1※2
・主回路定格電流(A)：300
・フィードバック方式：電圧フィードバック（位相制御）
・速断ヒューズ：なし
・設定表示器・通信：本体・通信有り
・CT：内蔵
・ヒータ断線/電流制限：ヒータ断線＋電流制限※3
・定格周波数：50／60Hz ± 2Hz
・入力信号：4～20mA DC、0～10V DC、0～5V DC、1～5V DC、ロジック入力（L：0.0V DC≦入力≦1.5V DC、H：4.0V DC≦入力≦10.0V DC）
・出力範囲：定格電圧の0～98%
・適用負荷：抵抗負荷、誘導負荷（変圧器一次側制御、位相制御のみ）
・過電流保護：定格電流の120％以上で運転停止
・勾配：出力範囲の0～100%
・エレベーション：出力範囲の0～100%
・ソフトスタート(秒)：0.1～20.0
・サイズ：120X310X475mm
・重量：約10.5kg

注意：

・電圧100V系、400V系は別途、制御電源用の昇圧/降圧変圧器（アクセサリ）が必要です。
・※1 本体の設定表示器で設定(初回電源投入時)
・※2 制御電源電圧は220Vとなります。ご注意ください。
・※3 ヒータ断線＋電流制限機能には、CTが必要です。電流制限は、位相制御をご使用の場合に機能します。
・CT外付けの場合、必要に応じて別途、二次側5A／定格電流のCTをご用意ください。
・商品画像はイメージです。実際の商品とは異なる場合がございます。
・掲載商品の仕様は予告なく変更する場合や取扱いを中止する場合もございますのでご了承ください。
・国内仕様に限ります。


ブランド名:チノー
メーカー型番:JM10300VN313NN
